第一级蒸发浓缩装置：

MVR项目名称：高浓含盐废水采用第一级蒸发浓缩

处  理  要  求：将含盐废水蒸发浓缩，浓缩液进入第二级结晶装置

蒸     发   量：2000KG/H

过     气   量：3960m3/H

饱和蒸汽温升：95度-110度（提升15度）

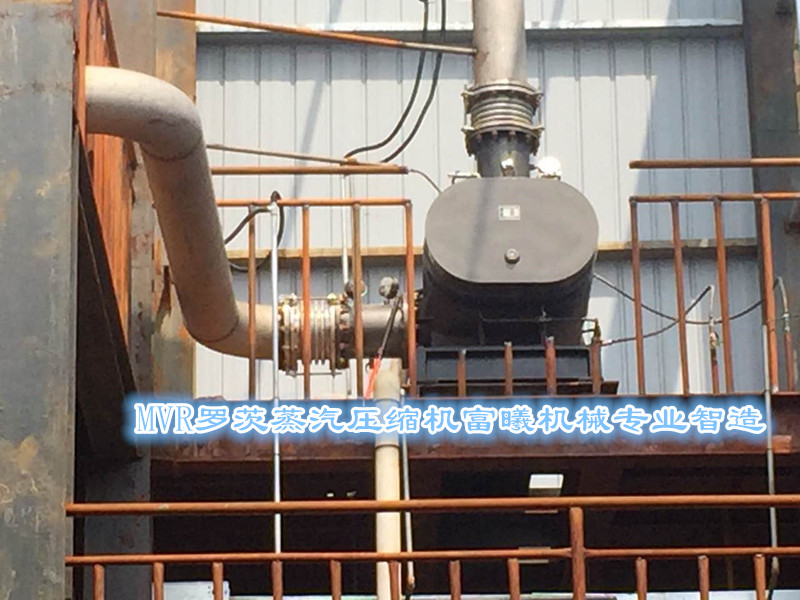

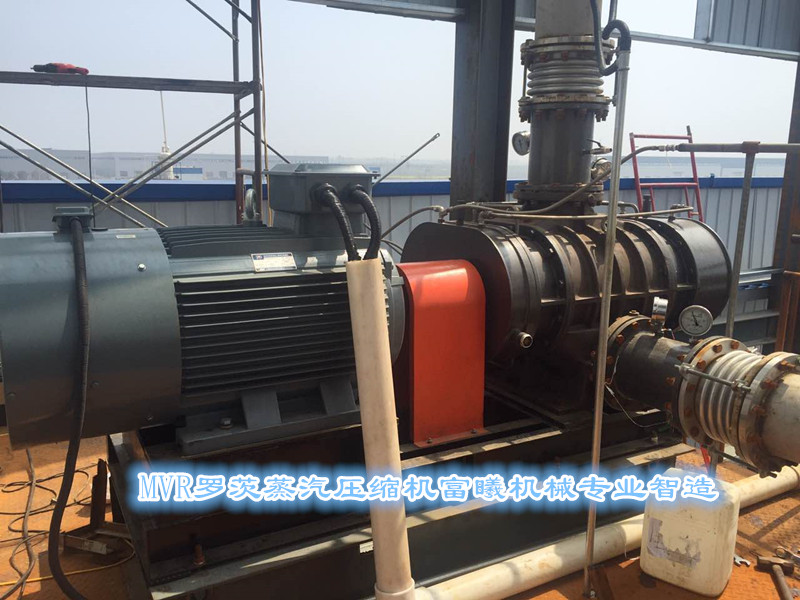

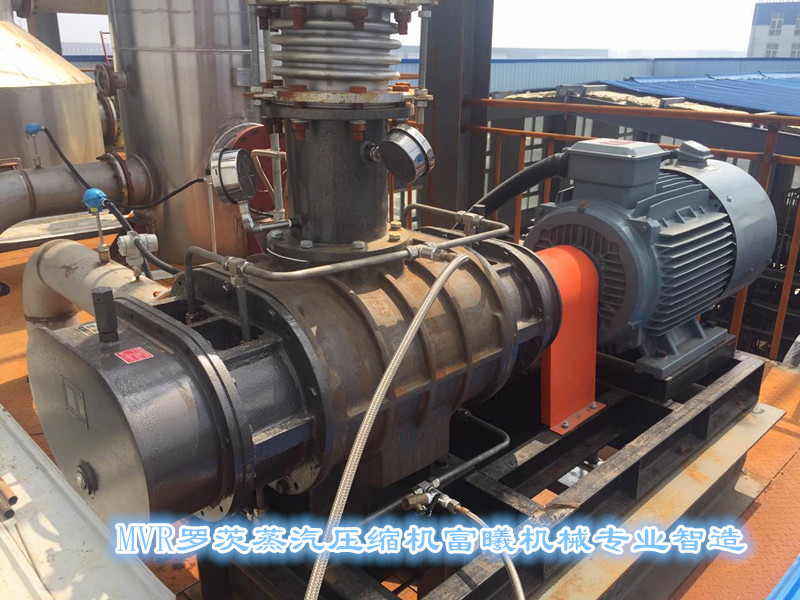

电机轴功耗及运行成本：罗茨蒸汽压缩机整机配套电机160KW

蒸发器形式：强制循环

第二级蒸发结晶装置：

MVR项目名称：将第一级蒸发浓缩废水进入第二级蒸发结晶装置蒸发结晶。

处  理  要  求：将第一级蒸发浓缩废水进入第二级蒸发结晶处理，固废物另行处理。

蒸     发   量：1000KG/H

过     气   量：1980m3/H

饱和蒸汽温升：95度-110度（提升15度）

电机轴功耗及运行成本：罗茨蒸汽压缩机整机配套电机75KW

蒸发器形式：强制循环

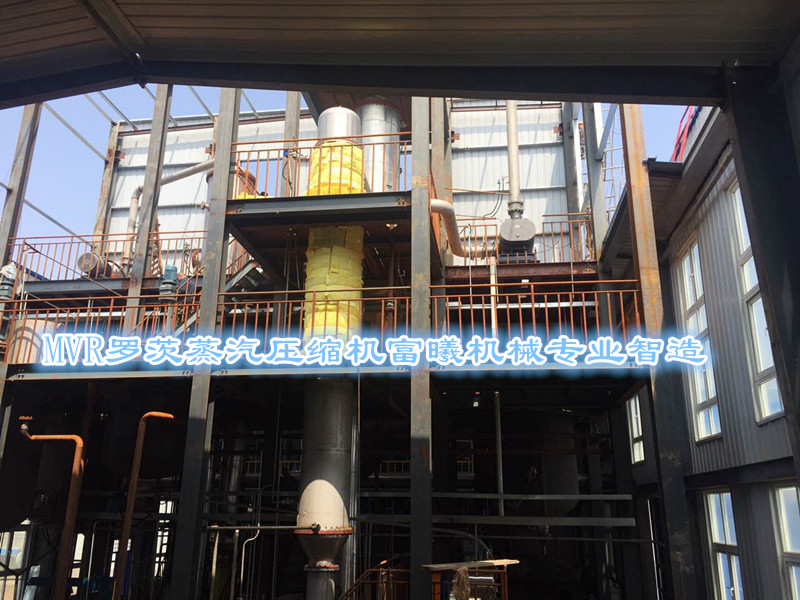

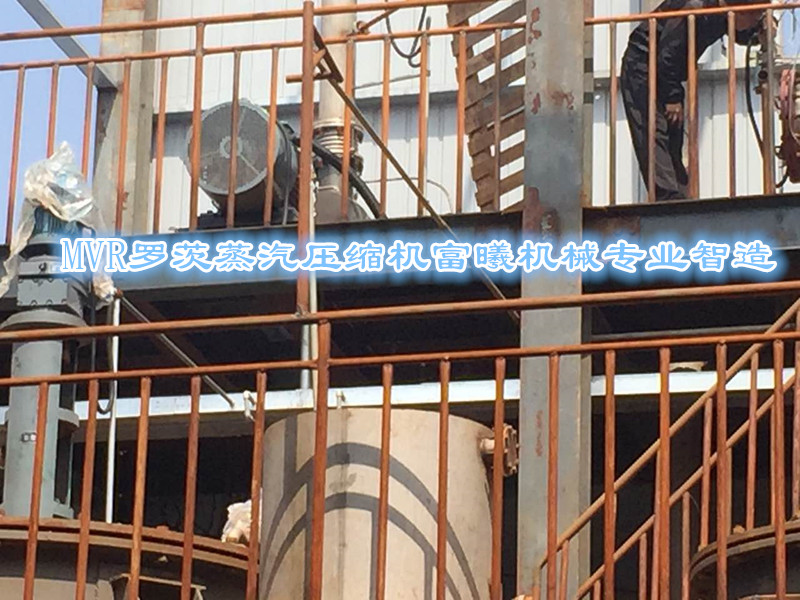

MVR系统装置整体外形
